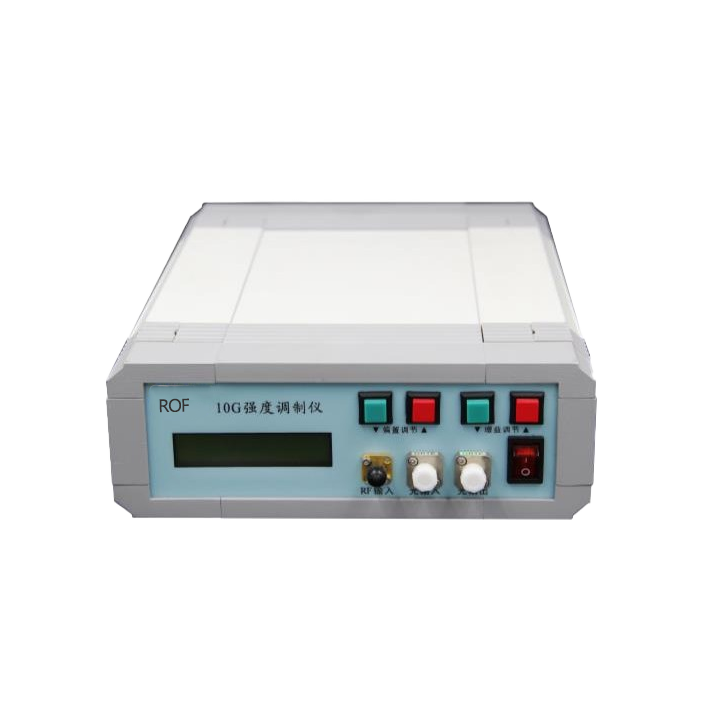

ROF-ambox electro-optical intensity modulator mach zehnder modulator intensity modulation instrumento

ROF-ambox electro-optical intensity modulator mach zehnder modulator intensity modulation na itinampok na imahe

Maikling Paglalarawan:

Ang modulator ng ROF-ambox electro-optical intensity ay isang lubos na pinagsamang produkto na pag-aari ng ROFEA na may independiyenteng mga karapatan sa intelektwal na pag-aari. Ang instrumento ay nagsasama ng electro-optical intensity modulator, microwave amplifier at ang pagmamaneho ng circuit sa isa, na hindi lamang pinadali ang paggamit ng mga gumagamit, ngunit lubos din na nagpapabuti sa pagiging maaasahan ng MZ intensity modulator, at maaaring magbigay ng mga pasadyang serbisyo ayon sa mga kinakailangan ng gumagamit.

Magpadala ng email sa amin I -download

Detalye ng produkto

Nag-aalok ang Rofea Optoelectronics ng mga produktong optical at photonics electro-optic modulators

Mga tag ng produkto

Tampok

⚫ Mababang pagkawala ng pagpasok

⚫ Mataas na operatingBandwidth

⚫ nababagay na pakinabang at i -offset ang operating point

⚫ AC 220V

⚫ Madaling gamitin, opsyonal na mapagkukunan ng ilaw

Electro-optical intensity modulator lithium niobate intensity modulator LinBO3 intensity modulator

Application

⚫High Speed External Modulation System
⚫Teaching at eksperimentong sistema ng demonstrasyon
⚫optical signal generator
⚫optical RZ, NRZ System

Mga parameter

Mga Parameter ng Pagganap

parameter		simbolo	Minimum na halaga	Karaniwang halaga	Pinakamataas na halaga	unit
Optical parameter
*Operating wavelength		l	1525		1565	nm
** Pagkawala ng insert		IL		4	5	dB
magaanPagkawala ng pagbabalik		Orl			-45	dB
Optical fiber	Input port		Panda PM Fiber
Optical fiber	Output port		PM hibla o SM fiber
Optical Connector			FC/PC 、 FC/APC o tinukoy ng gumagamit
Parameter ng elektrikal
Rate ng pagproseso ng data				12.25	43	GBPS
*** -3dbBandwidth		S21	10	-	28	GHz
****Mababang dalas ng cutoff		Daloy		100		Khz
Half-wave boltahe@Dc		Vπ@dc		6	7	V
Half-wave boltahe@Rf		Vπ@rf		5	6	V
Pagkawala ng electric return		S11		-12	-10	dB
RF input impedance				50		W
Boltahe ng signal ng inputsaklaw		Vin	500		1000	mV
Makakuha ng saklaw ng kontrol			0		25	dB
Kawastuhan ng pagsasaayos				1		dB
Saklaw ng pagsasaayos ng boltahe ng bias			-7		7	V

* 850、1064nm 、 1310nm Ang opsyonal na haba ng operating ay opsyonal

** Ang pagkawala ng pagsingit ay tumutukoy sa pagkawala ng insertion ng modulator, hindi kasama ang pagkawala ng flange at coupler

*** Ang 3DB bandwidth ay maaaring 10G, 20G, o 40G, at ang mas mataas na bandwidth ay maaaring ipasadya

**** Kung kinakailangan ang mas mababang dalas ng cutoff, mangyaring tukuyin

Light Source Indicator (Opsyonal)

parameter	simbolo	Minimum na halaga	Karaniwang halaga	Pinakamataas na halaga	unit
Operating wavelength	l	1525	1550	1565	nm
Optical output power	Po	-	10	16	DBM
3dB spectrallapad	DL*	-	2	10	MHz
Ratio ng pagsugpo sa mode	SMSR	30	45	-	dB
Kamag -anak na ingay ng ingay	Rin	-	-160	-150	DB/Hz
**Katatagan ng kuryente	PSS	-	-	± 0.005	DB/5min
	Pls	-	-	± 0.01	DB/8H
Paghiwalay ng output	ISO	30	35	-	dB

* Ang lapad ng wire ay opsyonal ： <1m, <200khz

** Kondisyon ng pagsubok：CW,Pagkakaiba -iba ng temperatura± 2 ℃

*** 850、1064nm 、 1310nm Ang opsyonal na haba ng haba ay opsyonal

Paglilimita sa kondisyon

proyekto	simbolo	Minimum na halaga	Pinakamataas na halaga	unit
Temperatura ng pagpapatakbo	Tuktok	-5	60	ºC
Temperatura ng imbakan	TST	-40	85	ºC
kahalumigmigan	RH	10	85	%
input optical power	Pin	-	20	DBM
Amplitude ng signal ng elektrikal na input	VPP	-	1	V

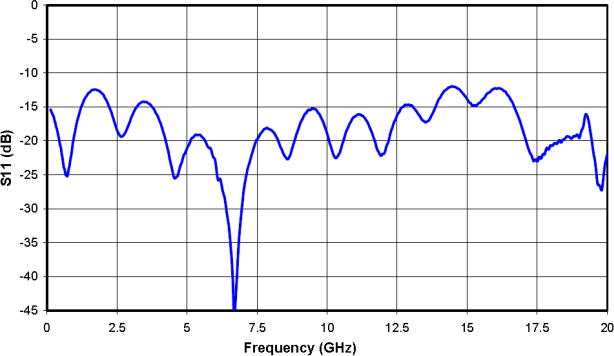

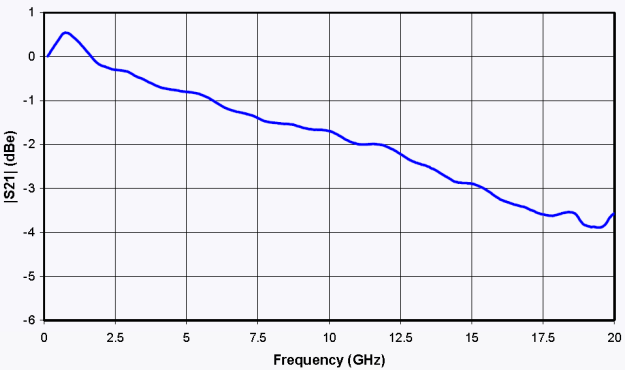

Katangian curve

Pag -order ng impormasyon

ROF	Ambox	XX	10g	XX	XX
	Uri ng Modulator	Operating wavelength	Operating bandwidth	Input-output fiber	Connrctor
	Ambox --- Intensity Modulator	15 --- 1550nm	10G --- 10GHz	PS --- PM/SMF	FA --- FC/APC
		13 --- 1310nm	20G --- 20GHz	PP --- PM/PM	FP --- FC/PC
		10 --- 1064nm	40G --- 28GHz		Tinukoy ng gumagamit
		08 --- 850nm

* Mangyaring makipag -ugnay sa aming nagbebenta kung mayroon kang mga espesyal na kinakailangan
