Ultra compact DP-IQ modulator bias controller awtomatikong bias controller

Maikling Paglalarawan:

Ang rofea 'modulator bias controller ay espesyal na idinisenyo para sa mga modulators ng machnder upang matiyak ang isang matatag na estado ng operasyon sa iba't ibang mga operating environment. Batay sa ganap na digitized na paraan ng pagproseso ng signal, ang magsusupil ay maaaring magbigay ng ultra matatag na pagganap.

Ang controller ay nag -inject ng isang mababang dalas, mababang signal ng amplitude kasama ang bias boltahe sa modulator. Patuloy itong basahin ang output mula sa modulator at tinutukoy ang kondisyon ng boltahe ng bias at ang nauugnay na error. Ang isang bagong boltahe ng bias ay ilalapat pagkatapos ng mga salita ayon sa nakaraang pagsukat. Sa ganitong paraan, ang modulator ay sinisiguro na gumana sa ilalim ng wastong boltahe ng bias.


Detalye ng produkto

Nag-aalok ang Rofea Optoelectronics ng mga produktong optical at photonics electro-optic modulators

Mga tag ng produkto

Tampok

• Kasabay na nagbibigay ng anim na awtomatikong bias boltahe para sa dalawahang polariseysyon ng IQ modulators
• Modulation Format Independent:
SSB, QPSK, QAM, OFDM na -verify.
• I -plug at i -play:
Walang manu -manong pagkakalibrate na kailangan ang lahat ng awtomatiko
• Ako, Q Arms: Kontrol sa rurok at null mode High Extinction Ratio: 50dB MAX1
• P braso: Kontrolin ang katumpakan ng Q+ at Q- Mga mode: ± 2◦
• Mababang profile: 40mm (w) × 29mm (d) × 8mm (h)
• Mataas na katatagan: Ganap na digital na pagpapatupad Madaling gamitin:
• Manu -manong operasyon na may mini jumper 2
Flexible OEM Operations sa pamamagitan ng UART /IO
• Dalawang mode upang magbigay ng bias boltahe: a.automatic bias control b.user tinukoy na boltahe ng bias

Electro-optic modulator electro-optical modulator modulator bias controller bias point controller IQ modulator dp-iq modulator awtomatikong bias controller

Application

• LinBO3 at iba pang mga DP-IQ modulators
• magkakaugnay na paghahatid



1Ang pinakamataas na ratio ng pagkalipol ay nakasalalay sa at hindi maaaring lumampas sa 1 ang system modulator maximum na pagkalipol ng ratio.

2Ang operasyon ng UART ay magagamit lamang sa ilang bersyon ng magsusupil.

Pagganap

图片 1

Larawan 1. Konstelasyon (nang walang magsusupil)

图片 2

Larawan 2. Konstelasyon ng QPSK (na may controller

图片 3

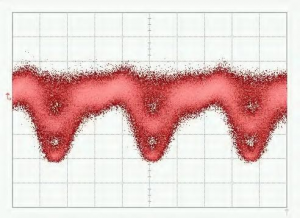

Larawan 3. Pattern ng qpsk-eye

图片 5

Larawan 5. 16-QAM pattern ng konstelasyon

图片 4

Larawan 4. QPSK spectrum

图片 8

Larawan 6. CS-SSB spectrum

Mga pagtutukoy

Parameter

Min

Typ

Max

Unit

Pagganap ng kontrol
Ako, ang mga braso ay kinokontrolNull (minimum)or Rurok (maximum)point
Ratio ng pagkalipol

Mer1

50

dB

P braso ay kinokontrol saQ+(kanang quadrature)or Q- (kaliwang quadrature)point
Kawastuhan sa quad

-2



+2

degree2

Oras ng Stablization

45

50

55

s

Elektriko
Positibong boltahe ng kuryente

+14.5

+15

+15.5

V

Positibong kapangyarihan kasalukuyang

20



30

mA

Negatibong boltahe ng kuryente

-15.5

-15

-14.5

V

Negatibong kapangyarihan kasalukuyang

8



15

mA

Output ng boltahe ng output ng YI/YQ/XI/XQ

-14.5



+14.5

V

Output ng boltahe ng output ng YP/XP

-13



+13

V

DITHING Amplitude

1%Vπ



V

Optical
Input optical power3

-30



-8

DBM

Haba ng pag -input

1100



1650

nm

Ang 1 MER ay tumutukoy sa intrinsic modulator extinction ratio. Ang ratio ng pagkalipol na nakamit ay karaniwang ang ratio ng pagkalipol ng modulator na tinukoy sa datasheet ng modulator.

2HayaanVπ  ipahiwatig ang boltahe ng bias sa 180 atVP  ipahiwatig ang pinaka -na -optimize na boltahe ng bias sa quad point.

3Mangyaring mapapansin na ang input optical power ay hindi tumutukoy sa optical power sa napiling bias point. Ito ang maximum na optical na kapangyarihan na maaaring ma -export ng modulator sa magsusupil kapag ang saklaw ng boltahe ng bias-Vπ sa +Vπ .

Interface ng gumagamit

图片 9

Figure5. Assembly

Pangkat Operasyon

Paliwanag

Pahinga Ipasok ang jumper at hilahin pagkatapos ng 1 segundo I -reset ang magsusupil
Kapangyarihan Mapagkukunan ng kapangyarihan para sa bias controller V- Nag-uugnay sa negatibong elektrod ng power supply
Kinokonekta ng V+ ang positibong elektrod ng supply ng kuryente
Nag -uugnay ang gitnang port sa elektrod ng lupa
Uart Patakbuhin ang Controller sa pamamagitan ng UART 3.3: 3.3V sanggunian boltahe
GND: Ground
RX: Tumanggap ng controller
TX: Paghahatid ng magsusupil
Pinangunahan Patuloy Nagtatrabaho sa ilalim ng matatag na estado
On-off o off-on bawat 0.2s Pagproseso ng data at paghahanap para sa pagkontrol sa punto
On-off o off-on bawat 1s Ang input optical power ay masyadong mahina
On-off o off-on tuwing 3s Ang input optical power ay masyadong malakas
Polar1 XPLRI: Ipasok o hilahin ang jumper Walang jumper: null mode; na may jumper: peak mode
XPLRQ: Ipasok o hilahin ang jumper Walang jumper: null mode; na may jumper: peak mode
XPLRP: Ipasok o hilahin ang jumper Walang jumper: q+ mode; may jumper: Q- mode
Yplri: Ipasok o hilahin ang jumper Walang jumper: null mode; na may jumper: peak mode
YPLRQ: Ipasok o hilahin ang jumper Walang jumper: null mode; na may jumper: peak mode
YPLRP: Ipasok o hilahin ang jumper Walang jumper: q+ mode; may jumper: Q- mode
Bias Voltages Yqp, yqn: bias para sa y polariseysyon q braso YQP: Positibong panig; YQN: Negatibong panig o lupa
Yip, yin: bias para sa y polariseysyon ako braso Yip: Positibong panig; Yin: Negatibong panig o lupa
XQP, XQN: Bias para sa X Polarization Q braso XQP: Positibong panig; Xqn: negatibong panig o lupa
Xip, xin: bias para sa x polariseysyon i braso XIP: Positibong panig; Xin: Negatibong panig o lupa
YPP, YPN: Bias para sa y polariseysyon p braso YPP: Positibong panig; YPN: Negatibong panig o lupa
XPP, XPN: Bias para sa x polariseysyon p braso XPP: Positibong panig; Xpn: negatibong panig o lupa

Ang 1 Polar ay nakasalalay sa signal ng system RF. Kapag walang signal ng RF sa system, dapat maging positibo ang polar. Kapag ang signal ng RF ay may amplitude na mas malaki kaysa sa isang tiyak na antas, ang polar ay magbabago mula sa positibo sa negatibo. Sa oras na ito, ang Null Point at Peak Point ay lilipat sa bawat isa. Ang Q+ Point at Q- point ay lilipat din sa bawat isa. Pinapayagan ng polar switch ang gumagamit na baguhin ang

Polar nang direkta nang hindi binabago ang mga puntos ng operasyon.

Pangkat Operasyon

Paliwanag

PD1 NC: Hindi konektado
YA: Y-Polarization Photodiode Anode

YA at YC: Y polariseysyon photocurrent feedback

YC: Y-Polarization Photodiode Cathode
GND: Ground
XC: X-polarization photodiode cathode

XA at ​​XC: X polariseysyon photocurrent feedback

XA: X-polarization photodiode anode

1 lamang ang isang pagpipilian ang pipiliin sa pagitan ng paggamit ng controller photodiode o paggamit ng modulator photodiode. Inirerekomenda na gumamit ng controller photodiode para sa mga eksperimento sa lab para sa dalawang kadahilanan. Una, siniguro ng controller photodiode ang mga katangian. Pangalawa, mas madaling ayusin ang intensity ng ilaw ng input. Kung gumagamit ng panloob na photodiode ng modulator, mangyaring tiyakin na ang output kasalukuyang ng photodiode ay mahigpit na proporsyonal sa lakas ng pag -input.
